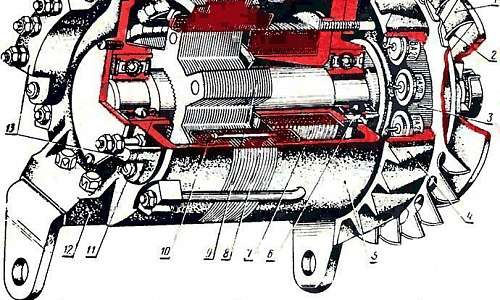

Генератор трактора мтз-80 и мтз-82: схема и ремонт

19.02.2018


Одним из важнейших устройств, оказывающих большое влияние на работу трактора, является генератор электрического тока. Ниже подробно разберем его устройство, принцип работы, поговорим о наиболее важных моментах при его эксплуатации и проведении техобслуживания.

Для функционирования системы зажигания и электрических систем и механизмов сельхозтехники требуется электроэнергия. Генератор МТЗ предназначен для решения задачи обеспечения техники электричеством. Он вырабатывает ток, преобразуя энергию вращения коленвала двигателя в электроэнергию, параллельно производя зарядку аккумулятора. Разберемся, как это происходит.

Конструкция и принцип работы генератора мтз 80

На тракторах минского тракторного завода (в частности на МТЗ-80,82) наиболее часто встречаются генераторы модели Г306-Д. Это трехфазный механизм с односторонним электромагнитным возбуждением. Он вырабатывает переменный электрический ток, впоследствии преобразуя его в постоянный (он нужен для его правильного функционирования и обеспечения зарядки аккумулятора) при помощи трехфазного выпрямителя, выполненного по мостовой схеме.

Генератор МТЗ 80 закреплен справа от двигателя и при помощи ремня соединен с его коленвалом.

Основными составными деталями генератора МТЗ, как и большинства подобных электромашин, являются статор, ротор и катушка возбуждения.


Статор состоит из большого количества тоненьких пластинок, изготовленных из электротехнической стали. Он имеет форму цилиндра, внутри которого есть выступы. На эти выступы закреплены медные катушки. Три такие катушки, подключенные последовательно, объединяются в фазу. Фаз также три и они соединены между собой по схеме «треугольник», а их выводы соединяются с выпрямителем и выводят на внешнюю панель.

Ротор, также как и статор, собран из большого числа стальных пластин. Они имеют форму звезды с шестью лучами и помещены на вал. Ротор располагается внутри статора и опирается на два шарикоподшипника, которые помещены в переднюю и заднюю крышки корпуса генератора МТЗ 80. На переднюю, часть вала, выходящую за пределы корпуса генератора, с использованием гайки и стопорной шайбы зафиксирован шкив. На шкив одет ремень, соединяющий ротор с коленвалом двигателя. Вращение ротора внутри статора вызывает возникновение электромагнитного поля, создающего необходимую электроэнергию.

Крепится генератор МТЗ 80 с использованием двух лап, имеющихся на передней крышке, одна из которых используется при регулировке натяжения ремня. На крышке есть специальное отверстие, выполненное для отвода конденсирующейся влаги и предотвращения попадания ее внутрь устройства.

С внутренней стороны передней крышки закреплена катушка возбуждения, обмотка которой присоединена к корпусу, а ее контакт соединен с клеммой III.

Функция выпрямителя тока – преобразовывать генерируемый переменный ток в постоянный, который потребляется всеми системами трактора. Его несложная конструкция включает в себя корпус, блок отводящий тепло и 6 кремниевых диодов. Половина из них имеет обратную полярность и впрессована в корпус, другие 3 - в теплоотводящую пластину. Диоды парами соединены в фазы и выведены на клемник совместно с фазами статора.

Техническое обслуживание устройства генератора мтз 82

Для того чтобы генератор МТЗ 82 служил долгое время без поломок необходимо:

  • содержать его в чистоте, удаляя попавшую грязь щеткой или чуть влажной тряпкой;
  • периодически проверять надежность и правильность его крепления;
  • проверять проводку на наличие дефектов, чистить и протягивать контакты;
  • следить за состоянием и натяжением приводного ремня.

Контрольная лампа, установленная на приборной панели, помогает контролировать состояние генератора. Она будет загораться при включении зажигания перед запуском двигателя и гаснуть при запущенном моторе (на МТЗ-80Л, 82Л она тускнеет).

Проверка состояния генератора проводится лампочкой на 12 вольт и аккумулятором при остановленном двигателе.

Порядок диагностики обмоток выпрямителя

Клемма «М» генератора присоединяется к «минусу» аккумулятора, а клемма III сначала к лампочке, а затем к «плюсу» аккумулятора:

  • при рабочей обмотке, лампочка тускло горит, а амперметр показывает 3-3,5 А;
  • в случае если обмотка коротко замкнута на корпус, показания амперметра превысят 3,5 А;
  • при обрыве обмотки лампочка не загорится.

Осуществление проверки выпрямителя и обмоток статора производят следующим образом:

Если контрольная лампа, соединенная с «плюсом» аккумулятора, «минус» которого подключен к клемме «М», загорится, то это свидетельствует о том, что:

  • сломан выпрямитель;
  • изоляция между теплоотводом и корпусом нарушена;
  • между положительным концом и корпусом произошло короткое замыкание;

Если при подключенном «минусе» аккумулятора к какой-либо клемме генератора МТЗ, контрольная лампа, соединенная с «плюсом», загорится, то это практически наверняка свидетельствует о том, что один или сразу несколько диодов пробило.
