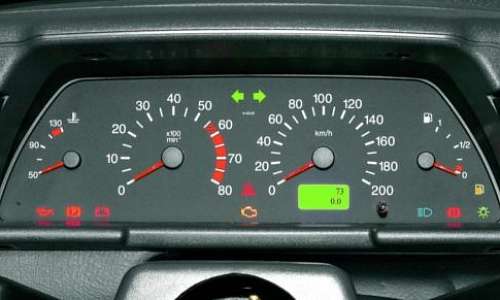

Панель приборов ВАЗ 2110/2114
23
мар
Если вы желаете купить запчасти к автомобилю ВАЗ, то выгоднее всего будет заказать их в нашем интернет-магазине! Мы гарантируем качество всей купленной продукции, а также осуществим доставку по всей России.
Менеджеры ответят на интересующие Вас вопросы в онлайн чат или можете позвонить нам по бесплатному номеру: 8 800 700 8501, WhatsApp: 8 962 522 15 82.Обозначения индикаторных лампочек на приборных панелях автомобилей ВАЗ 2110 и 2115
Каждый владелец автомобиля должен отлично разбираться в обозначении ламп индикации на приборной панели отечественных авто.
Одновременное загорание лампочек происходит во время включения зажигания, затем они гаснут. И если во время езды вдруг начинает загораться какая-нибудь одна лампочка, то мы начинаем нервничать по этому поводу, если не знаем ее обозначения. Со мной так было, когда я пересел на новую машину.
На новенькой ВАЗ 2112 я совершенно не знал, что означают лампочки индикаторов на приборной панели.
Следует сказать, что на всех легковых моделях ВАЗ варьируется только расположение индикаторов, а значки остаются везде одинаковыми.
Итак, приступим.
1 - Показывает температуру жидкости охлаждения (единицы измерения - градусы по Цельсию).
2 - Тахометр, измеряющий обороты двигателя.
3,4 - Индикация свечения поворотных огней.
5 - Спидометр - прибор для измерения скорости движения в км/ч.
6 - Уровень бензина (солярки) в баке. При уменьшении объема топлива до 5 литров, загорается «иконка» бензоколонки или лампочка желтого цвета.
8 - Лампочка, подтверждающая свечение габаритов.
9 - Сигнализирует о недостаточном количестве тормозной жидкости в системе. Если загорелся этот индикатор, то велика вероятность протечки.
10 - Включение фар дальнего света.
11 - Подстройка часов. Переход от часов к минутам производится при помощи однократного нажатия. В некоторых моделях эта кнопка также может отображать информацию о дневном и общем пробеге.
12 - Табло для отображения пробега (дневной/общий).
13 - Аварийная сигнализация
14 - Сигнализирует о наличии проблем с двигателем. Рекомендуется немедленно остановить машину при включении этой индикаторной лампочки.
15 - Часы. При наличии встроенного термометра отображает температуру воздуха на улице.
16 - Если загорелась эта лампочка, значит, имеются проблемы с зарядкой АКБ. Причин может быть несколько: обрыв или ослабление генераторного ремня, поломка самого генератора и т.п.
17 - Стояночный тормоз. Свечение значка обозначает, что тормоз включен.
18 - Критически малое давление моторного масла в двигателе. Сразу после того, как этот индикатор зажегся, нужно заглушить мотор и поискать причину неполадки.
19 - Воздушная заслонка (если на машину установлен двигатель карбюраторного типа).
При покупке запчастей ВАЗ, мы осуществляем доставку по России.
На другой (дополнительной) панели (торпедо ВАЗ 2110 - 12) имеется ряд новых обозначений. Займемся их расшифровкой:
- Лампочка со стрелкой - сломаны стоп-сигналы или габаритные огни.
- Обозначение ниже информирует об изнашивании тормозных колодок. В случае включения этой лампочки их нужно обязательно заменить.
- Горит, если водитель и пассажиры не пристегнули ремни безопасности.
На левой стороне, начиная сверху:
- Уровень моторного масла критически мал;
- Заканчивается омывающая жидкость;
- Температура охлаждающей жидкости превышает допустимую.
Приведу несколько рекомендаций - если у вас загорелся один из индикаторов и одновременно послышался прерывистый писк, еще не повод нервничать. Проблему можно решить дозаправкой горючего и посещением автосервиса.
Обозначение значков на панели приборов ВАЗ 2114
«Торпеда» - на сленге автовладельцев так называется совокупность приборов, расположенных в левой стороне приборной доски. Там же расположены различные индикаторные лампы и переключатели, контролирующие печку, светотехническую аппаратуру и т.д.
Чтобы выбрать и купить необходимую запчасть для вашего авто, мы рекомендуем посетить наш каталог:
Приборная панель ВАЗ-2114 описание обозначений
1. Спидометр. Данные о скорости движения автомобиля передаются от датчика, закрепленного на коробке передач. В результате скорость отображается на приборе индукционного типа, называемого также спидометр. Градуировка шкалы выполняется через каждые 10 км/ч, с пределами от нуля до 200 км/ч. Ошибка показаний не превышает 5 км/ч. Дисплей с 2-мя строчками, расположенный в центре спидометра, информирует о текущем и общем пробеге автомобиля.
2. Тахометр. Этот прибор установлен слева от спидометра. Снабжен электронной начинкой, на вход которой подаются сигналы бортового компьютера. Тахометр показывает обороты коленчатого вала. Шкала градуирована таким образом, что одно деление соответствует 5-ти единицам. Цифровые обозначения наносятся с шагом в 10 единиц. Верхний предел шкалы равен 80-ти единицам. Для получения текущего количества оборотов коленчатого вала необходимо показания тахометра умножить на 100. На часть шкалы (интервал 55-60) нанесена штриховка красного цвета, а деление 80 закрашено сплошным красным. Если стрелка прибора зашла в эту область, это означает, что двигатель работает с перегрузкой и в любой момент может выйти из строя. В нижней части тахометра расположены индикаторы температуры воздуха и времени.
3. Индикатор температуры охлаждающей жидкости (ОЖ). Температура ОЖ требует постоянного контроля, поэтому на панель приборов выведен специальный индикатор, расположенный слева от тахометра. Данные о нагреве ОЖ замеряет специальный датчик. Разметка шкалы выполнена через каждые 20 градусов. Числовые значения наносятся через неравные интервалы: первое число соответствует 50, затем следует 90 и 130. Зона риска начинается со 105 градусов. Как только показания прибора превышают это значение, двигатель машины нужно заглушить как можно быстрее, иначе он сломается.
4. Индикатор уровня топлива занимает место справа от спидометра.
Расшифровку изображений и чисел на шкале привожу далее:
1. 0 — бак пуст;
2. 1/2 — заполнен наполовину;
3. Полный;
4. Верхний значок бензоколонки — бак наполнен до предела;
5. Символ бензоколонки справа снизу (подсветка оранжевая) — в баке присутствует менее 6-ти литров горючего.
Обозначение лампочек и индикаторов на панели приборов 2114
Основным назначением приборной панели является своевременное оповещение водителя о текущем состоянии систем автомобиля, а также в предупреждении ситуаций, ведущих к аварии. Кроме того, на ней имеется ряд органов управления, позволяющих осуществлять ввод данных, выполнять некоторые действия и т.п.
Индикаторы ВАЗ 2114
1 — предупреждает о значительном снижении уровня масла в картере двигателя. В этом случае он начинает светиться красным цветом;
2 — Объем омывающей жидкости критически мал. Если ее остаток в бачке меньше 1-го литра, то она начинает гореть оранжевым светом.
3 — Светится оранжевым и предупреждает о критически малом уровне охлаждающей жидкости.
4 — Индикатор, загорающийся красным в случае незакрытых дверей;
5 — Свечение этой лампочки говорит о наличии поломок габаритных огней либо «стоп-сигналов»;
6 — Горение этой лампочки информирует водителя о неполадках в тормозной системе автомобиля;
7 — Лампа светится в случае не пристегнутых ремней безопасности.
Ранние модели ВАЗ 2114 имели приборные доски с обозначением индикаторов, полностью аналогичным ВАЗ 2110.
Обозначение кнопок ВАЗ 2114
Кнопки - не менее важные элементы, чем индикаторы. Поэтому каждому водителю следует разобраться с их обозначением. Кнопка (11) на приборной доске ВАЗ 2114 отвечает за переключение показаний температуры и времени. А если эту кнопку удерживать в нажатом состоянии более 5-ти секунд, то произойдет сброс текущего пробега. Автомобиль при этом должен быть остановлен.
По центру приборной панели в одном ряду находятся:
- кнопки ВАЗ 2114
- Переключатель блок-фар (сдвоенный). Кнопкой (1) зажигаются габаритные огни. Кнопка (2) отвечает за включением ближнего света.
Блок клавишных переключателей. Первый переключатель (1) включает передние противотуманные фары, второй (2) — задние «противотуманки». Переключатель (3) запускает систему обогрева заднего стекла.
