Рулевой насос дозатор мтз 80

Одной из составных частей гидравлической системы тракторов МТЗ является дозирующий насос, предназначенный для более комфортного и безопасного управления. Он состоит из гидрораспределителя, дозирующего узла, выполненного по героторной схеме, одного предохранительного, двух антиударных, двух противовакуумных и двух обратных клапанов.

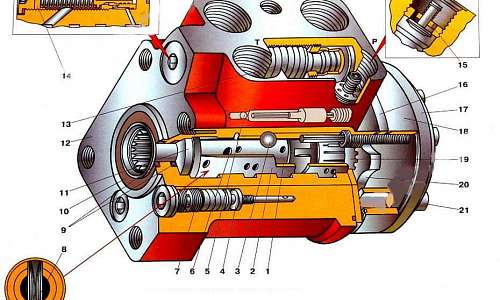

Устройство и принцип работы насос рулевой мтз

Для повышения надежности и обеспечения простоты обслуживания конструкция дозатора МТЗ 82 максимально упрощена. Ниже рассмотрим ее основные составные части.

Гильза, являющаяся частью конструкции гидрораспределителя, соединена с золотником при помощи специального штифта. Их положение друг относительно друга выравнивается центрирующими пружинами. Через шлицевое соединение на хвостовике происходит крепление золотника к оси рулевой колонки, на которой закреплено рулевое колесо. Золотник может поворачиваться относительно гильзы на угол до 6 градусов. Это возможно благодаря тому, что отверстие в золотнике больше диаметра штифта, прикрепленного к гильзе.

Конструкция героторного дозатора имеет следующие особенности: к корпусу насоса прикреплен статор, по зубьям которого при повороте руля перемещается ротор, соединенный через кардан и гильзу с золотником.

Рабочее давление в системе ограничивается предохранительным клапаном. Его максимум лежит в пределах 175 - 195 кгс/см2. Регулируется давление специальным винтом.

Противоударные клапаны, как это можно понять из названия, нивелируют ударные нагрузки на гидроцилиндр, если трактор наезжает на преграду. Максимальное давление находится в диапазоне от 220 до 240 кгс/см2. Давление в цилиндре выставляется регулировочным винтом.

Клапаны, вступающие в работу при срабатывании соответствующего антиударного клапана, называются противовакуумные или антикавитационные. Всасывая жидкость, они предохраняют гидравлическую систему от повреждений при возникновении вакуума и кавитации.

Обратный клапан предназначен для защиты питающего насоса от ударных нагрузок со стороны колес, и препятствует подсосу воздуха в систему при осуществлении ручного управления.

Через канал и отверстия, имеющиеся в золотнике, гидравлическое масло отводится на слив. Нанесенные на поверхности золотника специальные продольные канавки служат для попадания масла в соответствующие пустоты героторного дозатора и цилиндровые полости насоса.

Через отверстия в гильзе гидравлическая жидкость распределяется по полостям дозирующего узла, цилиндра механизма поворота либо направляется на слив.

Порядок монтажа насос дозатор мтз 82

Чтобы сделать процесс управления современной сельскохозяйственной техникой более простым, удобным и безопасным система рулевого управления была усовершенствована, одним из ее элементов стал насос дозатор МТЗ 82.

Выше были рассмотрены его конструкция и особенности работы. Пришло время описать порядок действий при установке детали на колонку рулевого управления. Данная операция не требует поездки в специализированный центр. Если у Вас есть определенные навыки ремонтника и небольшой набор специальных инструментов, то эту несложную работу можно провести своими силами. Если Вы решились проделать эту операцию самостоятельно, то предлагаем последовать нашему совету и воспользоваться современным установочным комплектом. Это позволит не покупать гидробак и другие запасные части, что поможет сберечь время и средства.

Чтобы упростить процесс монтажа насос рулевой МТЗ предлагаем закрепить на гидробак.

Теперь можно соединить рулевую колонку с насосом дозатором МТЗ 82:

• В первую очередь осторожно демонтируем коробку системы гидравлического усилителя руля (распределитель);
• Проводим ревизию и при необходимости замену установленных подшипников;
• Демонтируем червяк механизма;
• На место демонтированного червяка устанавливаем вал дозирующего механизма;
• Потайными болтами прикручиваем дозатор МТЗ 82 к соответствующей плашке;
• Проверяем работоспособность агрегата;
• После успешной проверки подключаем его в систему трактора.

На этом работы по установке агрегата можно считать законченными.

Возможные неисправности насоса дозатора МТЗ 80

 Неисправности насоса рулевого МТЗ могут осложнить управление трактором. Перечислим наиболее часто встречающиеся неисправности и их последствия:

• Смещение оси поворотного вала приводит к тому, что передний мост становится менее устойчивым;
• Нехватка гидравлической жидкости или попадание воздуха в систему осложняют поворот руля;
• Поломка одной из пружин, фиксирующих золотник, приводит к смещению его положения и самостоятельному изменению положения руля;
• Не правильное подключение выводов к гидравлическим цилиндрам приводит к движению машины в направлении противоположном вращению руля;
• Загрязнение гидравлической системы ведет к снижению ее функциональности, преждевременному износу и выходу из строя.
