Гидрораспределитель МТЗ 80: схема и ремонт

21.02.2018


Гидрораспределитель МТЗ — конструкция, предназначение и его схема

В далеком 1974 году на Минском тракторном заводе сошли с конвейера первые колесные трактора МТЗ 80, отличающиеся универсальностью при выполнении сельскохозяйственных работ. Такие его особенности, как привод задней оси, размещенный спереди моторный отсек, 18 передних и 4 задних передачи, а также простота при проведении техобслуживания и ремонта, сделали его востребованным не только в полях, но и на производстве, в строительной сфере, жилищно-коммунальном и лесном хозяйствах.

Долгая история выпуска указанных машин обусловлена тем, что их конструкция позволяет использовать широкий спектр всевозможного навесного спецоборудования. Это в свою очередь стало возможным благодаря установленной на тракторе гидравлической системе, отличающейся высокой производительностью, качеством и надежностью. Гидрораспределитель МТЗ (модельный ряд Р-80) – это один из важнейших механизмов данной системы.


Предназначение и устройство гидравлической системы МТЗ

Как сказано выше, трактор МТЗ 80 имеет возможность установки дополнительного навесного оборудования, функционирование которого обеспечивается за счет гидравлической системы трактора. Она состоит из следующих основных узлов:

  • Гидробак;
  • Фильтр;
  • Шестеренный насос;
  • Маслопроводы;
  • Гидрораспределитель МТЗ;
  • Предохранительный клапан фильтра;
  • Гидравлический увеличитель (ГСВ);
  • Силовой (позиционный) регулятор;
  • Гидроцилиндры;
  • Вал отбора мощности;
  • Рукава высокого давления;
  • Боковые и задние выводы;
  • Механизм для навесного оборудования;
  • Соединительная арматура.

Как видно, гидравлическая система содержит большое число различных узлов и элементов. В течение долгих лет интенсивной эксплуатации спецтехники, был выявлен и устранен ряд конструктивных недостатков, за счет этого общая надежность системы значительно повысилась.

Доработки гидросистемы трактора МТЗ 80, придавшие ей высокую производительность и надежность, позволяют в настоящее время использовать идущее в ногу со временем навесное и прицепное оборудование. Существенное влияние на это оказывает гидрораспределитель Р80. Надежность данного устройства настолько высока, что при правильной регулировке и периодическом техническом обслуживании, оно редко нуждается в ремонте.

Зачем нужен гидрораспределитель на тракторе мтз-82

Рассмотрим подробнее трехсекционный гидрораспределитель Р-80-3/1-222Г. Он установлен в гидравлической системе трактора МТЗ 80 (являясь к тому же базовым элементом при выполнении модификаций устройств, применяемых на погрузчиках, экскаваторах и другой технике) для решения следующих задач:

  • Защита гидравлики от перегрузок при подъеме или вынужденном опускании;
  • Распределение масла между элементами гидросистемы (цилиндры, гидродвигатели и т.п);
  • Снижает нагрузку на систему при холостом движении, сливая жидкость в бак («нейтральная позиция»);
  • Удерживает органы рабочих механизмов в определенном положении.

Маркировка гидрораспределителя содержит информацию о его технических характеристиках и параметрах. Рассмотрим, как расшифровывается Р-80-3/1-222Г: первый символ говорит о том, что перед нами распределитель, следующее за ним число показывает номинальный расход рабочей жидкости (в данном случае он равен 80 л/мин), следом указан код рабочего давления (у нас это 3, что соответствует номинальному давлению системы 16МПа при максимальном, равном 20 МПа), единица под дробью - код назначения (т.е. устройство предназначено для работы автономно в гидравлических системах общего назначения), 222 - показывают, что в устройстве 3 золотника типа 2, а последний символ Г, свидетельствует о наличие в устройстве гидрозамков.

Устройство и принцип действия гидрораспределителя МТЗ 82

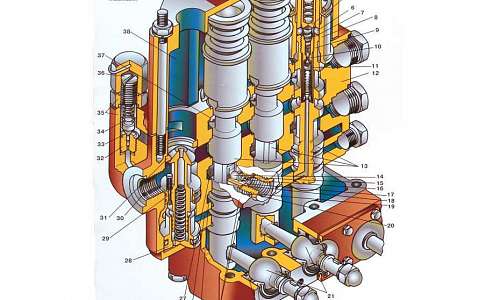

Основными конструктивными элементами гидрораспределителя являются:

  • Корпус, верхняя и нижняя крышки;
  • Рычаги управления золотниками, установленные в верхнюю крышку;
  • Подводящие и отводящие каналы в корпусе для подачи циркулирующей рабочей жидкости от насоса к рабочим цилиндрам и слива ее в бак;
  • Золотники с фиксирующими и обеспечивающими автоматический возврат механизмами;
  • Предохранительный клапан;

После того, как гидрораспределитель МТЗ 82 подключается в гидросистему трактора, движение масла внутри корпуса происходит по одному из трех каналов, создаваемых золотниками и клапаном. Рассмотрим, как они образуются и для чего служат.

  • Канал для нагнетания – проходит через все золотники и предохранительный клапан;
  • Канал для слива – проходит только через золотники, нужен для выпуска отработанного масла;
  • Канал для управления – охватывает золотники и предохранительный клапан, соединяясь при этом с магистралью, подающей жидкость от насоса.

Управляя золотниками, можно обеспечивать навесному оборудованию различные позиции, за счет перераспределения гидравлической жидкости по необходимым каналам. Создаваемые для навесных агрегатов режимы условно разделяются на четыре типа:

  • Нейтральное положение, применяется, когда данный золотник не используется;
  • Подъем;
  • Опускание;
  • Плавающее положение, аналогично нейтральному, но при этом позволяет рабочему органу опускаться под собственной тяжестью

Такая конструкция дает возможность при желании осуществлять ремонт на каждом отдельном режиме работы и подключаемой схеме гидрораспределителя МТЗ.

Распространенные неисправности гидрораспределителя и его ремонт

Чаще всего можно столкнуться со следующими неполадками в гидрораспределителе МТЗ, устанавливаемом на трактор Беларус:

  • Нарушение в результате износа герметичности между золотником и корпусом гидрораспределителя;
  • Износ поршня гидравлического цилиндра;
  • Разрушение шестеренчатого насоса;
  • Появление трещин на резиновых уплотнениях;
  • Нарушение герметичности соединительной арматуры;
  • Повреждение трубопроводов системы гидравлики.

Несложная конструкция устройства, позволяет производить его ремонт без участия специалистов сервисов. Зачастую механизаторы выполняют его своими руками. К тому же значительно упростить ремонт гидрораспределителя МТЗ 82 может специальный ремкомплект, рекомендованный компанией, выпускающей данные изделия.

Разработанный много лет назад гидрораспределитель Р80 за счет удачной конструкции и высокой надежности успешно применяется и на современных тракторах Беларус 920 и МТЗ 3022.
